在新能源、半導體、光學及生物醫學等高新技術領域，薄膜材料的制備技術已成為決定產品性能的關鍵環節。作為物理氣相沉積（PVD）技術的主要設備之一，中頻熱蒸發鍍膜機憑借其獨特的加熱方式與工藝優勢，在制造領域展現出不可替代的價值。本文將從技術原理、設備結構、應用場景及行業趨勢四個維度，深入解析這一精密裝備的競爭力。

一、技術原理：中頻感應加熱驅動的準確鍍膜

中頻熱蒸發鍍膜機的重點在于中頻感應加熱技術。其工作原理是將鍍膜材料置于石墨或陶瓷坩堝中，通過高頻螺旋線圈產生1萬至幾十萬赫茲的交變磁場，使材料內部產生渦流效應，從而快速升溫至蒸發溫度。相較于傳統電阻加熱方式，中頻感應加熱具有以下優勢：

1. 熱效率提升：能量直接作用于鍍膜材料，熱損失降低30%以上；

2. 溫度均勻性優化：坩堝內溫度波動范圍小于±5℃，避免液滴飛濺與缺陷；

3. 材料適應性增強：可處理熔點高達3000℃的難熔金屬（如鎢、鉬）及氧化物陶瓷（如氧化鋁、氧化鎂）。

在真空度達5×10?? Torr的超高真空環境中，蒸發材料以原子束形式定向沉積于基板表面，形成厚度可控、結構致密的薄膜。通過石英晶體膜厚控制系統，可實現0.1?/s級沉積速率監控，滿足納米級薄膜制備需求。

二、設備結構：模塊化設計賦能柔性制造

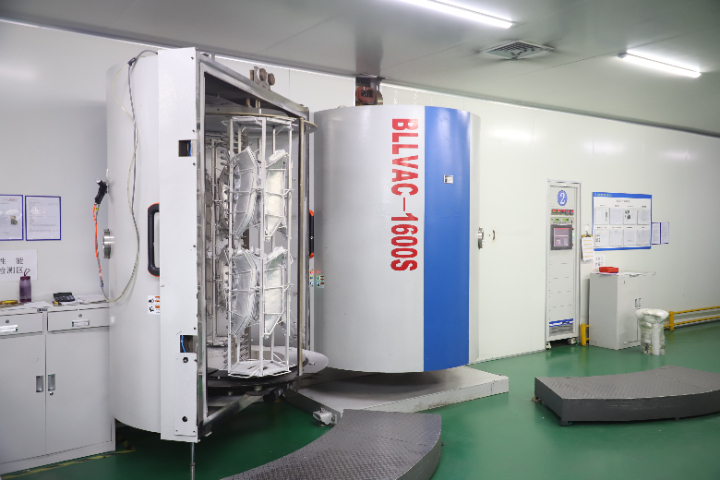

典型中頻熱蒸發鍍膜機由五大模塊構成：

1. 鍍膜腔體：采用304不銹鋼材質，內壁電拋光處理，配備50°上翻蓋結構與氣彈簧助力系統，便于快速更換基片。以某型號設備為例，其腔體尺寸達Φ350×400mm，支持同時裝載3片6英寸晶圓。

2. 真空系統：主泵采用260L/s分子泵，前級泵為6.8CFM油封機械泵，極限真空度可達8×10??Pa，真空恢復時間只需20分鐘。

3. 中頻電源系統：輸出頻率20kHz，功率范圍1-10kW，支持多區單獨控溫，滿足復雜膜系制備需求。

4. 基片臺系統：配備旋轉升降機構，轉速2-30rpm可調，升降行程±15mm，確保膜層均勻性優于±3%。

5. 監控與安全系統：集成全量程復合真空計、過溫保護、缺水報警等功能，設備總功率小于10kW，符合工業節能標準。

三、應用場景：跨領域突破的關鍵支撐

1. 新能源領域

• 鈣鈦礦太陽能電池：通過蒸發鍍膜制備氧化鎳（NiO）空穴傳輸層，光電轉換效率突破25%；

• 鋰離子電池：在銅箔表面沉積100nm級硅納米顆粒，負極材料容量提升至4200mAh/g；

• 氫能技術：采用多源蒸發系統制備鉑碳復合催化劑，燃料電池功率密度達1.2W/cm2。

2. 半導體制造

• 晶圓級封裝：在8英寸晶圓上沉積200nm鋁金屬層，接觸電阻低于0.05Ω·cm2；

• MEMS器件：通過離子輔助蒸發制備氮化硅（Si?N?）薄膜，殘余應力小于50MPa；

• 先進封裝：采用電子束與中頻熱蒸發復合鍍膜，實現銅柱凸點與RDL線路的準確互聯。

3. 光學與生物醫療

• AR/VR鏡片：沉積9層介質膜系，反射率低于0.2%，透過率峰值達99.8%；

• 生物傳感器：在金基底上制備硫醇自組裝單分子層，檢測限低至10?12mol/L；

• 醫療器械：通過蒸發鍍鈦合金涂層，植入物耐腐蝕性提升2個數量級。

四、行業趨勢：技術融合驅動產業升級

1. 智能化升級：設備集成AI算法，可自動優化鍍膜參數，工藝開發周期縮短40%；

2. 綠色化發展：采用閉環水冷系統與余熱回收技術，能耗降低25%；

3. 集群化競爭：廣東、江蘇等地形成產業集群，企業年產能突破500臺套；

4. 國際對標：國內企業在電子槍壽命、束流穩定性等指標上已達國際先進水平，部分產品出口占比超30%。

中頻熱蒸發鍍膜機作為現代制造業的“薄膜工匠”，正通過技術創新與工藝突破，推動新能源、半導體等戰略新興產業邁向更高水平。隨著智能化、綠色化技術的深度融合，這一精密裝備將在制造領域釋放更大潛能，成為支撐產業升級的中堅力量。
